電氣控制柜組成與作用

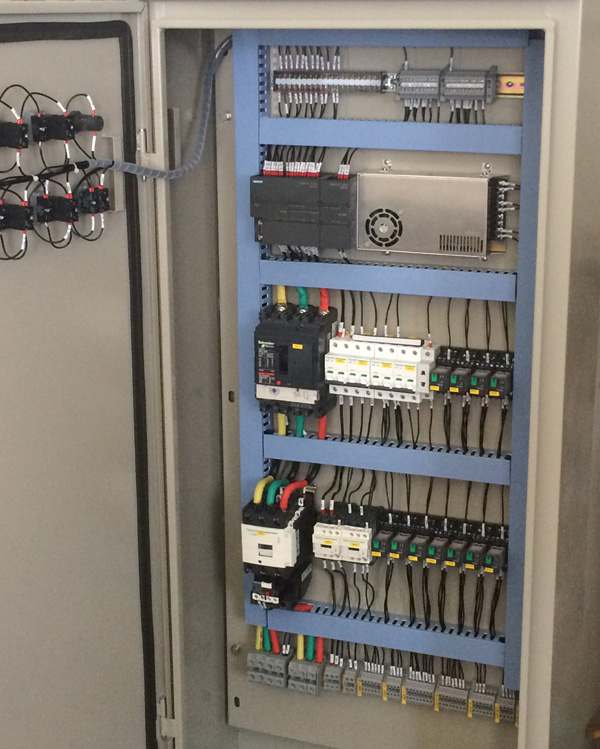

電氣控制柜有哪些組成部分

1：空開：一個總的空氣開關，這個是整個柜體的電源控制。相信每個電氣控制柜都必須要有的一個東西。

2：PLC：這個要根據工程需要選擇。打個比方如果工程小可以直接就是一個一體化的PLC 但如果工程比較大 可能就需要模塊、卡件式的，同時還可能需要冗余（也就是兩套交替使用）。

3：24VDC的電源：一個24VDC的開關電源，大多數的PLC都是自帶24VDC的電源，根據是否確實需要來定是否要這個開關電源。

4：繼電器：一般PLC是可以直接將指令發到控制回路里，但也可能先由繼電器中轉。打個比方，如果你PLC的輸出口帶電是24VDC的，但是你的控制回路里畫的圖 需要PLC供的節點卻是220VAC的，那么你就必須在PLC輸出口加上一個繼電器，即指令發出時 繼電器動作，但后讓控制回路的節點接到繼電器的常開或常閉點上。也是根據情況選擇是否使用繼電器。

5：接線端子：這個肯定是每個柜子都必不可少的東西 根據信號數量可以配置。如果只是一個單純的PLC控制柜基本就是需要這些玩意，如果你的控制柜內還需要有其他的東西 就看情況增加。比方說你有可能要對某些現場的儀表或者小控制箱供電，可能你就得要增加空開數量?；蛘吣阋狿LC接至上位機，可能就需要增加交換機什么的視情況而定。

PLC控制柜可完成設備自動化和過程自動化控制，實現完美的網絡功能，性能穩定、可擴展、抗干擾強等特點，是現代工業的核心和靈魂。可以根據用戶需求量身設計PLC控制柜、變頻柜等，滿足用戶要求，并可搭配人機界面觸摸屏，達到輕松操作的目的。設備更可與DCS總線上位機 modbus、profibus等通訊協議的數據傳輸；工控機、以太網等實現的控制和監控。

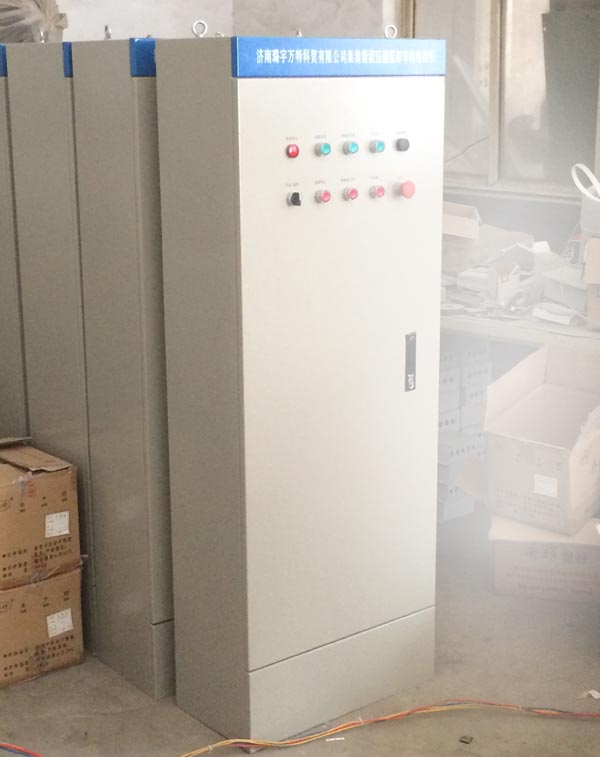

電氣控制柜有哪些作用

（一）用途 　　

電氣控制柜主要用于接收液位控制儀（器）所輸出的高、低水位控制信號，控制液泵電動機的自動開起與停止，其控制形式有全壓起動、降壓  軟啟動柜起動、軟起動、變頻控制等。 　　

（二）調試與使用方法 　　

本系列控制柜（箱）控制回路中，既設自動控制亦有手動控制，還具備過流、過壓、欠壓、缺相保護及事故報苦功能，本產品使用前，必須按電氣原理圖復核后接線，按照電動機實際要求調整相應元件設定值，然后起動。 　

1 、自動操作：接通電源，電源指示燈亮，將轉換開關轉至“自動”位置，檢查控制柜（箱）所控制的電機是否按液位控制儀的指令動作。當液位達到控制液位時，對應液位指示燈發光，相應的限位控制繼電器常開觸點自動閉合，二次控制回路自動接通，電機起動，同時運行指示燈亮。當水位達到停止水位時，對應的指示燈發光，液位測控儀的對應限位控制繼電器常閉觸點斷開，二次控制回路開路，電機停止工作，運行指示燈熄滅。 　　

2 、手動操作：接通電源，電源指示燈亮，將轉換開關轉至“手動”位置 ，按下起動按鈕，電機開始運轉，運行指示燈亮，按下”停止”按鈕，電機停止運轉，其運行指示燈熄滅。 　　

3 、不論采用何種控制方式，當達到極限水位時，其超限水位信號觸點接通，二次控制回路失電，使電機停止運轉，并發出聲光報苦信號。在電機運行過程中如有事故出現，事故指示燈亮，電鈴自動報苦，這時，按下停止按鈕，迫使電機停止工作。

（三）技術性能 　　

1 、電源電壓：AC380V 、50Hzo 　　

2 、控制對象：不大于320 千瓦的三相異步電機。 　

3 、在下列情況下能可靠工作：

① 海拔高度不超過1000 米。

② 周圍環境溫度不大于45 ℃ ，不低于－30 ℃ 。 空氣相對濕度不大于85 % ( 20 ℃ 士5 ℃ ）。
